D3/6/943H

公称通径 DN20-DN600，3/4´´-24´´
公称压力 1.0Mpa~10.0Mpa，150LB~600LB
适用温度 -80℃~200℃
主要材质 WCB,304,316,316L等

产品介绍

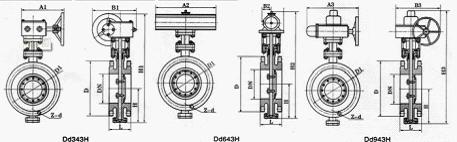

Dd3/6/943H-6/10C.P.R.V系列法兰式多层次金属硬密封蝶阀

公称通径			结构长度（标准值）			外形尺寸（参考值）															连接尺寸（标准值）
			L			H		Dd373H				Dd673H				Dd973H				PN0.6MPa					PN1.0MPa
毫米	英寸	短		长	H1		A1	B1	H2		A2	B2	H3		A3	B3	D			D1	Z-d	D		D1	Z-d
50	2	108		150	112		350		180	200	625		245	72	530		250	255	140			110	4-14	165		125	4-18
65	2 1/2	112		170	115		370		180	200	625		245	72	530		250	255	160			130	4-14	185		145	4-18
80	3	114		180	120		380		180	200	645		245	72	565		250	255	190			150	4-18	200		160	8-18
100	4	127		190	138		420		180	200	675		355	92	600		250	255	210			170	4-18	220		180	8-18
125	5	140		200	164		460		180	200	715		355	92	640		250	255	240			200	8-18	250		210	8-18
150	6	140		210	175		555		270	280	800		355	92	705		300	315	265			225	8-18	285		240	8-22
200	8	152		230	200		760		400	425	850		250	170	775		300	315	320			280	8-18	340		295	8-22
250	10	165		250	243		830		400	425	925		250	170	945		300	315	375			335	12-18	395		350	12-22
300	12	178		270	250		895		450	560	1035		450	220	1070		300	315	440			395	12-22	445		400	12-22
350	14	190		290	280		950		450	560	1070		450	220	1140		300	315	490			445	12-22	505		460	16-22
400	16	216		310	305		1190		535	580	1190		450	220	1210		300	315	540			495	16-22	565		515	16-26
450	18	222		330	350		1255		535	580	1250		650	280	1335		575	714	595			550	16-22	615		565	20-26
500	20	229		350	380		1305		535	580	1290		650	280	1415		575	714	645			600	20-22	670		620	20-26
600	24	267		390	445		1340		570	660	1455		850	380	1605		656	810	755			705	20-26	780		725	20-30
700	28	292		430	480		1520		750	550	1585		850	380	1844		656	810	860			810	24-26	895		840	24-30
800	32	318		470	530		1710		750	550	1700		1250	380	2040		656	810	975			920	24-30	1015		950	24-33
900	36	330		510	580		1810		750	550	1965		1250	380	2255		785	863	1075			1020	24-30	1115		1050	28-33
1000	40	410		550	650		1960		900	750	2015		1250	380	2380		785	863	1175			1120	28-30	1230		1160	28-36
1200	48	470		630	760		2250		1000	925	2250		1250	380	2640		785	863	1405			1340	32-33	1455		1380	32-39
1400	56	530		710	850		2435		1000	925					2886				1630			1560	36-36	1675		1590	36-42
1600	64	600		790	1030		2780		1000	925					3156				1830			1760	40-36	1915		1820	40-48
1800	72	670		870	1230		3020		1100	980					3421				2045			1970	44-39	2115		2020	44-48
2000	80	760		950	1350		3270		1100	980					3685				2265			2180	48-42	2325		2230	48-48

Dd3/6/9 43H-16/25C.P.R.V系列法兰式多层次金属硬密封蝶阀

公称通径			结构长度（标准值）			外形尺寸（参考值）															连接尺寸（标准值）
			L			H		Dd373H				Dd673H				Dd973H				PN0.6MPa					PN1.0MPa
毫米	英寸	短		长	H1		A1	B1	H2		A2	B2	H3		A3	B3	D			D1	Z-d	D		D1	Z-d
50	2	108		150	112		350		180	200	625		245	72	530		250	255	165			125	4-18	165		125	4-18
65	2 1/2	112		170	115		370		180	200	625		245	72	530		250	255	185			145	4-18	185		145	8-18
80	3	114		180	120		380		180	200	645		245	72	565		250	255	200			160	8-18	200		160	8-18
100	4	127		190	138		420		180	200	675		355	92	600		250	255	220			180	8-18	235		190	8-22
125	5	140		200	164		460		180	200	715		355	92	640		250	255	250			210	8-18	270		220	8-26
150	6	140		210	175		555		270	280	800		355	92	705		300	315	285			240	8-22	300		250	12-26
200	8	152		230	200		760		400	425	850		250	170	775		300	315	340			295	12-22	360		310	12-30
250	10	165		250	243		830		400	425	925		250	170	945		300	315	405			355	12-26	425		370	16-30
300	12	178		270	250		895		450	560	1035		450	220	1070		300	315	460			410	12-26	485		460	16-33
350	14	190		290	280		950		450	560	1070		450	220	1140		300	315	520			470	16-26	555		490	16-36
400	6	216		310	305		1190		535	580	1190		450	220	1210		300	315	580			525	16-30	620		5550	20-36
450	8	222		330	350		1255		535	580	1250		650	280	1335		575	714	640			585	20-30	670		600	20-36
500	20	229		350	380		1305		535	580	1290		650	280	1415		575	714	715			650	20-33	730		6660	20-39
600	24	267		390	445		1340		570	660	1455		850	380	1605		656	810	840			770	20-36	845		770	24-42
700	28	292		430	480		1520		750	550	1585		850	380	1844		656	810	910			840	24-36	960		875	24-48
800	32	318		470	530		1710		750	550	1700		1250	380	2040		656	810	1025			950	24-39	1085		990	28-48
900	36	330		510	580		1810		750	550	1965		1250	380	2255		785	863	1125			1050	28-39	1185		1090
1000	40	410		550	650		1960		900	750	2015		1250	380	2380		785	863	1255			1170	28-42	1320		1210	28-56
1200	48	470		630	760		2250		1000	925	2250		1250	380	2640		785	863	1485			1390	32-48	1530		1420	65-56
1400	56	530		710	850		2435		1000	925					2886				1685			1590	36-48	1755		1640	36-62
1600	64	600		790	1030		2780		1000	925					3156				1930			1820	40-56	1975		1860	40-62
1800	72	670		870	1230		3020		1100	980					3421				2130			2020	44-56	2195		2070	44-70
2000	80	760		950	1350		3270		1100	980					3685				2345			2230	48-62	2425		2300	48-70

订货须知　

必知事项	备注
1.产品型号与名称
2.公称通径DN及额定流量系数KV
3.公称压力和压差
4.流量特性
5.阀体和阀内组件材料
6.适用温度
7.是否带附件
8.控制信号是4-20mA电流或1-5v电压信号
