公称通径 DN20-DN600，3/4´´-24´´
公称压力 1.0Mpa~10.0Mpa，150LB~600LB
适用温度 -80℃~200℃
主要材质 WCB,304,316,316L等
泽中DS系列水封阀门适用于公称压力≤4 DMPa，工作温度≤400℃或≤550℃，工作介质为水蒸汽油品和非腐蚀性气体的管路上作启闭装置用．尤其适用于火电厂汽机真空冷凝系统有截止阀和闸阀两种形式
一、结构与性能特点：

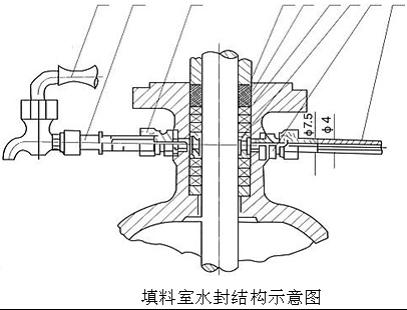

1结构形式：阀盖填料室具有水循环密封结构，当接口通人压力为0 6～l 0MPa的水时．可使系统与大气隔离，保证系统具有良好的气密性.
2连接形式：承插焊连接．法兰连接和焊接连接.
3驱动方式：手动和电动.
4 DS／Z型系列采用双闸板双向弹性密封、启闭灵活迅速密封可靠；真空隔断截止阀 阀杆与阁瓣采用动连接，阀瓣与阀座垂直座封；启闭行程和阀门高度小.
5产品结构简单紧凑合理检修方便使用寿命长.
6在管路上作启闭置用．必须处于全开或全闭状态，不得用于调节流量.
二、主要性能规范-试验压力
|
试验压力 |
公称压力PN(MPa) |
|||||
|
1.0 |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
|
|
壳体强度试验 |
1.5 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
|
密封试验 |
1.1 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
|
上密封试验 |
1.1 |
11.8 |
2.8 |
4.4 |
7.0 |
11.0 |
三、使用范围
|
产品类别 |
适用温度() |
适用介质 |
|
碳钢型(C) |
≤400 |
水、蒸汽、油品、非腐蚀性气体 |
|
合金钢(I) |
≤550 |
四、主要零件材料
|
产品类型 |
零件名称 |
|||||
|
阀体、阀盖、支架 |
阀杆 |
阀扳、阀瓣、密封面 |
阀座密封面 |
阀杆螺母 |
填料 |
|
|
碳钢型(C) |
WCB |
2Cr13 |
Cr13型不锈钢或硬质合金 |
Crl3型小锈钢 |
铝青铜 |
柔性石墨 |
|
合金钢(I) |
WC6 |
25Cr2Mo1VA |
硬质合盒 |
硬质合金 |
||
