公称通径 DN20-DN600，3/4´´-24´´
公称压力 1.0Mpa~10.0Mpa，150LB~600LB
适用温度 -80℃~200℃
主要材质 WCB,304,316,316L等
适用于公称压力1 MPa，介质温度≤80％的清水、污水、海水等介质管道上，以及给、排水加压泵组上。通过本阀独特的微阻缓闭装置，能有效地防止水锤的发生，保证管路系统安全运行。
一、特点
1、由于本止回阀设有微阻缓闭装置，能有效地防止水击现象的发生，保证管道正常运行。
2、本止回阀设计结构独特新颖，体积小、重量轻。
3、密封面为橡胶对金属的软密封，密封性能可靠。耐磨损，使用寿命长。
二、主要零件材料
|
阀体 |
球墨铸铁 |
|
蝶板 |
铸钢 |
|
阀杆 |
不锈钢 |
|
盛扭面 |
丁睛橡胶 |

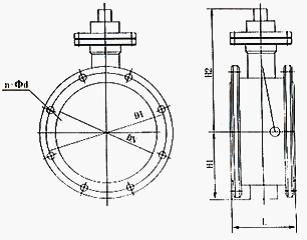

三、主要外形尺寸与法兰连接尺寸
|
公称通径 |
产要尺寸 |
法兰尺寸和螺栓规格 |
|||
|
1.0MPa |
|||||
|
L |
H1 |
H2 |
D1 |
n-Φd |
|
|
100 |
190 |
110 |
210 |
180 |
8-18 |
|
125 |
200 |
123 |
220 |
210 |
8-18 |
|
150 |
210 |
140 |
250 |
240 |
8-23 |
|
200 |
230 |
168 |
280 |
295 |
12-23 |
|
250 |
250 |
195 |
310 |
350 |
12-23 |
|
300 |
270 |
220 |
350 |
400 |
16-23 |
|
350 |
290 |
250 |
410 |
460 |
16-25 |
|
400 |
310 |
283 |
490 |
515 |
20-25 |
|
450 |
330 |
308 |
520 |
565 |
20-25 |
|
500 |
350 |
335 |
585 |
620 |
20-30 |
|
600 |
390 |
390 |
640 |
725 |
24-30 |
|
700 |
430 |
448 |
700 |
840 |
24-34 |
|
800 |
470 |
505 |
750 |
950 |
28-34 |
|
900 |
510 |
555 |
810 |
1050 |
28-34 |
|
1000 |
550 |
610 |
860 |
1160 |
28-34 |
|
1200 |
630 |
725 |
980 |
1380 |
32-41 |
