公称通径 DN20-DN600，3/4´´-24´´
公称压力 1.0Mpa~10.0Mpa，150LB~600LB
适用温度 -80℃~200℃
主要材质 WCB,304,316,316L等
广泛用于蒸汽、空气、水、油品等多种介质的管线中；保护管线系统各种设备、水泵、阀门等；免受管道同、铁锈、焊渣等杂质。带来的阻塞和损坏。
特点
1、抗污性强，排污方便；流通面积大，压力损失小；结构简单，体积小。重量轻。
2、滤芯网材质。均为全不锈钢制作。耐腐蚀性强。使用寿命长。
3、过滤网密度：为l0—120目，介质：蒸汽、空气、水、油品、或根据用户要求定做。
4、伸缩型特点：拉伸长度。最大位置可移伸100mm。有利于安装方便。提高工作效率。

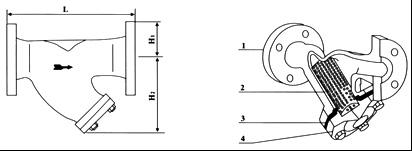

主要零件部件材料表
|
要主零件部件材料表 |
Code |
Parts |
Materials |
|
1 |
Bodv |
CarbonsteelStainlessSteel |
|
|
2 |
Filter Core Net |
Stainless Steel |
|
|
3 |
Gasket |
Metal graphite |
|
|
4 |
Gauze Filter Cap |
CarbonsteeIStainlessSteel |
技术参数表
|
Model |
Nominal |
Connection |
Nominal |
Max．Allowable |
External Dimensions(mm)外形尺寸 |
|||
|
L |
H1 |
H2 |
||||||
|
YFG |
15—20 |
Flange法兰 |
1.6—4.0 |
425 |
160 |
53 |
70 |
|
|
YFG |
32 |
Flange法兰 |
1.6—4．O |
425 |
1 80 |
73 |
120 |
|
|
YFG |
40 |
Flange法兰 |
1.6—4.0 |
425 |
200 |
75 |
1 35 |
|
|
YFG |
50 |
Flange法兰 |
1.6—4.0 |
425 |
230 |
80 |
1 65 |
|
|
YFG |
65 |
Flange法兰 |
1.6—4.0 |
425 |
270 |
93 |
1 80 |
|
|
YFG |
80 |
Flange法兰 |
1.6—4．O |
425 |
290 |
1 00 |
1 89 |
|
|
YFG |
1 00 |
Flange法兰 |
1.6—4.0 |
425 |
310 |
1 1 0 |
235 |
|
|
YFG |
125 |
Flange法兰 |
1.6—4.0 |
425 |
400 |
125 |
280 |
|
|
YFG |
1 50 |
Flange法兰 |
1.6—4.0 |
425 |
430 |
143 |
345 |
|
|
YFG |
200 |
Flange法兰 |
1.6—4．O |
425 |
500 |
170 |
410 |
|
|
YFG |
250 |
Flange法兰 |
1.6—4.0 |
425 |
590 |
203 |
610 |
|
|
YFG |
300 |
Flange法兰 |
1.6—4.0 |
425 |
650 |
230 |
690 |
|
|
YFG |
350 |
Flange法兰 |
1.6—4.0 |
425 |
700 |
255 |
780 |
|
