公称通径 DN20-DN600，3/4´´-24´´
公称压力 1.0Mpa~10.0Mpa，150LB~600LB
适用温度 -80℃~200℃
主要材质 WCB,304,316,316L等
广泛用于蒸汽、空气、水、油品等多种介质的管线中：保护管线系统各种设备、水泵、阀门等；免受管道同、铁锈、焊渣等杂质。带来的阻塞和损坏。
特点
1、抗污性强。排污方便；流通面积大。压力损失小：结构简单，体积小，重量轻。
2、滤芯网材质。均为全不锈钢制作。耐腐蚀性强。使用寿命长。
3、过滤网密度：为l0—120目，介质：蒸汽、空气、水、油品、或根据用户要求定做。
4、伸缩型特点：拉伸长度，最大位置可移伸100mm。有利于安装方便．提高工作效率。
主要零件部件材料表
|
要主零件部件材料表 |
Code |
Parts |
Materials |
|
1 |
Bodv |
CarbonsteelStainlessSteeJ |
|
|
2 |
Filter Core Net |
Stainless Steel |
|
|
3 |
Gasket |
Metal graphite |
|
|
4 |
Gauze Filter Cap 滤网盖 |
Carbonsteel StainlessSteel |

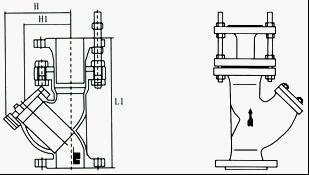

技术参数表
|
Model |
Nominal Diameter('DN) |
L |
Ⅲ |
H |
|
YSTF |
50 |
320 |
155 |
195 |
|
YSTF |
65 |
340 |
183 |
245 |
|
YSTF |
80 |
380 |
210 |
295 |
|
YSTF |
100 |
450 |
250 |
344 |
|
YSTF |
125 |
500 |
305 |
415 |
|
YSTF |
150 |
550 |
358 |
485 |
|
YSTF |
200 |
650 |
450 |
602 |
|
YSTF |
250 |
750 |
503 |
710 |
|
YSTF |
300 |
860 |
578 |
915 |
|
YSTF |
350 |
970 |
598 |
844 |
|
YSTF |
400 |
1100 |
618 |
872 |
|
注、伸缩量最少可达12m/m以上 |
||||
