公称通径 DN20-DN600，3/4´´-24´´
公称压力 1.0Mpa~10.0Mpa，150LB~600LB
适用温度 -80℃~200℃
主要材质 WCB,304,316,316L等
广泛用于石油化工、冶金、造纸、食品等工业蒸汽设备，干燥及各种大型热交换器等，特别适用于凝结水特大排量工作场和。
一、主要零部件材料表
|
零部件名称 |
材料 |
|
阀体、阀盖 |
WCB、WC6 |
|
浮球 |
不锈钢 |
|
双阀座 |
不锈钢 |
|
控制架 |
不锈钢 |

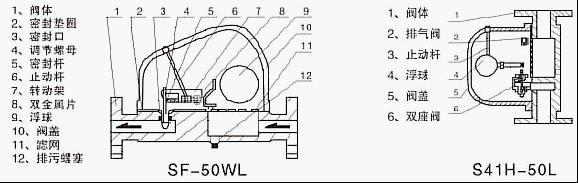

二、结构特点及工作原理
1、采用轧装阀机械（新SCCV开关方式），具有优良的密封性和耐久性。
2、平衡双阀座设计，比一般的疏水阀体积小而排量大，特大排量场和更能发挥优越性。
3、内装双金属片空气自动排放阀，可防止空气气堵和蒸汽汽锁。
4、采用独特的U型双金属通气口，可大大缩短设备起动时间。
5、全部部件安在阀盖上，阀无需从配管上卸下，就可维修保养，简单方便。
三、技术参数表
|
产品型号 |
公称通径DN（mm） |
连接方式 |
使用压力（MPa） |
温度（℃） |
外形尺寸（mm） |
参数重量（kg） |
|||||||
|
L |
L1 |
H |
H1 |
W |
|||||||||
|
SF-15/20/25WF |
15 |
法兰 |
0~0.6 |
260 |
310 |
198 |
230 |
135 |
|
13 |
|||
|
SF-40/50WF |
40 |
法兰 |
0~0.6 |
260 |
360 |
198 |
295 |
170 |
|
|
|||
|
|
|||||||||||||
|
S41H-50L |
50 |
法兰（垂直式） |
0~1.0 |
260 |
320 |
160 |
|
250 |
160 |
|
|||
|
S41H-50W |
50 |
法兰 |
0.01~1.0 |
260 |
270 |
160 |
|
250 |
324 |
|
|||
|
GM-25 |
25~50 |
法兰 |
0.01~1.0 |
425 |
220 |
310 |
125 |
95 |
|
21 |
|||
|
GM6 |
40~80 |
法兰 |
0.01~1.0 |
425 |
270 |
440 |
345 |
125 |
|
52 |
|||
|
GM8 |
80~100 |
法兰 |
0.01~1.0 |
425 |
350 |
550 |
460 |
170 |
|
125 |
|||
