公称通径 DN20-DN600，3/4´´-24´´
公称压力 1.0Mpa~10.0Mpa，150LB~600LB
适用温度 -80℃~200℃
主要材质 WCB,304,316,316L等

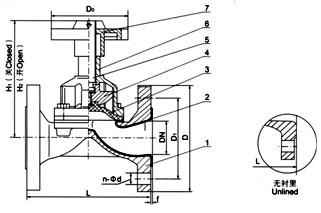

部件列表：1．阀体 2．阀体衬里 3．隔膜 4．阀瓣 5．阀杆 6．阀盖 7、手轮
设计与制造：BS5156
结构长度：BS5156
法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004
一、用途
本阀专用于控制一般腐蚀性介质，可供各类管路或设备上作启闭及节流用。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃（按照衬里和隔膜材料）
压力等级：磅（Lb） 125 150
二、测试
衬里层：电火花检测
试验与检验按API598标准
公称压力：磅（Lb）
阀体：Lb×1.5
密封：Lb×1.1
三、主要尺寸参数
|
公称通径 |
公称压力 |
L |
D |
D1 |
n-Φd |
F |
|
|
DN |
NPS |
||||||
|
15 |
1/2 |
150 |
108/125 |
89/31/2 |
60.5/23/8 |
4-5/8 |
2 |
|
20 |
3/4 |
117/135 |
98/37/8 |
70/23/4 |
4-5/8 |
2 |
|
|
25 |
1 |
127/145 |
108/41/4 |
79.5/31/8 |
4-5/8 |
2 |
|
|
32 |
11/4 |
146/160 |
117/45/8 |
89/31/2 |
4-5/8 |
2 |
|
|
40 |
11/2 |
159/180 |
127/5 |
98.5/37/8 |
4-5/8 |
2 |
|
|
50 |
2 |
190/210 |
152/6 |
120.5/43/4 |
4-3/4 |
2 |
|
|
65 |
21/2 |
216/250 |
178/7 |
139.5/51/2 |
4-3/4 |
2 |
|
|
80 |
3 |
254/300 |
190/71/2 |
152.5/6 |
4-3/4 |
2 |
|
|
100 |
4 |
305/350 |
229/9 |
1901.5/71/2 |
4-3/4 |
2 |
|
|
125 |
5 |
356/400 |
254/10 |
216/81/2 |
8-7/8 |
2 |
|
|
150 |
6 |
406/460 |
279/11 |
241.5/91/2 |
8-7/8 |
2 |
|
|
200 |
8 |
521/570 |
343/131/2 |
298.5/113/4 |
8-7/8 |
2 |
|
|
250 |
10 |
635/680 |
406/16 |
362/141/4 |
12-1 |
2 |
|
|
300 |
12 |
749/790 |
483/19 |
432/17 |
12-1 |
2 |
|
|
350 |
14 |
787/900 |
533/21 |
476/183/4 |
12-11/8 |
2 |
|
|
400 |
16 |
914/1000 |
597/231/2 |
540/211/4 |
16-11/8 |
2 |
|
