公称通径 DN20-DN600，3/4´´-24´´
公称压力 1.0Mpa~10.0Mpa，150LB~600LB
适用温度 -80℃~200℃
主要材质 WCB,304,316,316L等

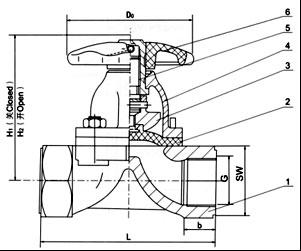

部件列表：1．阀体 2．隔膜 3．阀瓣 4．阀杆 5．阀盖 6、手轮
设计与制造：BS5156
结构长度：BS5156
法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004
一、用途
本阀专用于控制一般腐蚀性介质，可供各类管路或设备上作启闭及节流用。
适用温度：≤120℃、≤150℃(按照隔膜材料)
压力等级：PN(MPa) 0.6 1.0 1.6
二、材料
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
隔膜：橡胶
阀瓣：铸铁、不锈钢
阀杆：碳钢、不锈钢
手轮：铸铁
三、测试
衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1
四、主要尺寸参数
|
公称通径 |
公称压力 |
工作压力 |
L |
SW |
b |
H1 |
b |
D0 |
质量 |
|
|
DN |
G |
|||||||||
|
8 |
1/4 |
1.6 |
1.6 |
50 |
20 |
- |
60 |
66 |
45 |
0.6 |
|
10 |
3/8 |
50 |
24 |
- |
|
|
45 |
0.7 |
||
|
15 |
1/2 |
65 |
38 |
8 |
84 |
92 |
50 |
0.8 |
||
|
20 |
3/4 |
85 |
40 |
12 |
93 |
103 |
50 |
1.1 |
||
|
25 |
1 |
110 |
48 |
18 |
106 |
120 |
66 |
1.9 |
||
|
32 |
1 1/4 |
120 |
58 |
18 |
137 |
156 |
96 |
3.3 |
||
|
40 |
1 1/2 |
140 |
69 |
18 |
142 |
163 |
96 |
4.2 |
||
|
50 |
2 |
165 |
85 |
20 |
167 |
192 |
96 |
5.8 |
||
|
65 |
2 1/2 |
1.0 |
203 |
60 |
20 |
190 |
225 |
165 |
9.5 |
|
|
80 |
3 |
254 |
105 |
32 |
206 |
246 |
230 |
16.2 |
||
