公称通径 DN20-DN600，3/4´´-24´´
公称压力 1.0Mpa~10.0Mpa，150LB~600LB
适用温度 -80℃~200℃
主要材质 WCB,304,316,316L等

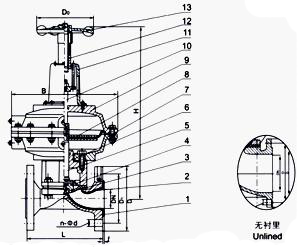

部件列表：1．阀体 2．阀体衬里 3．隔膜 4．阀瓣 5．下阀杆 6．阀盖 7．气缸 8．气动薄膜 9． 气缸盖 10．中阀杆 11．弹簧盖 12．上阀杆 13．手轮
设计与制造：BS5156
结构长度：BS5156
法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004
一、用途
本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。｜
适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级：PN(MPa) 0.6 1.0 1.6
二、材料
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁
气缸：铝合金、碳钢
气动薄膜：橡胶
阀杆：碳钢、不锈钢 手轮：铸铁
三、测试
衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1
四、主要连接尺寸
|
DN |
公称压力 |
工作压力 |
L |
D |
D1 |
n-Фd |
f |
H |
D0 |
B |
代号 |
气源压力 |
气源接头 |
耗气量 |
质量 |
|
15 |
1.6 |
1.6 |
108 |
95 |
65 |
|
2 |
|
|
|
|
|
|
|
|
|
20 |
117 |
105 |
75 |
4-13.5 |
2 |
343 |
140 |
168 |
54 |
0.3 |
1/8 |
163.87 |
5.6 |
||
|
25 |
127 |
115 |
85 |
4-13.5 |
2 |
345 |
140 |
168 |
54 |
0.3~0.4 |
1/8 |
196.65 |
6.8 |
||
|
32 |
146 |
140 |
100 |
4-17.5 |
2 |
363 |
140 |
260 |
55 |
0.3~0.4 |
1/8 |
229.4 |
7.7 |
||
|
40 |
159 |
150 |
110 |
4-17.5 |
2 |
430 |
140 |
260 |
55 |
0.3~0.4 |
1/4 |
1458.7 |
13.9 |
||
|
50 |
190 |
165 |
125 |
4-17.5 |
2 |
575 |
140 |
260 |
55 |
0.3~0.4 |
1/4 |
3162.7 |
24.5 |
||
|
65 |
1.0 |
1.0 |
216 |
185 |
145 |
4-17.5 |
2 |
588 |
140 |
260 |
55 |
0.3~0.4 |
1/4 |
3243 |
29 |
|
80 |
254 |
200 |
160 |
8-17.5 |
2 |
769 |
165 |
425 |
56 |
0.4~0.5 |
3/8 |
6636.8 |
63 |
||
|
100 |
305 |
220 |
180 |
8-17.5 |
2 |
816 |
280 |
425 |
57 |
0.4~0.5 |
3/8 |
6948 |
66 |
||
|
125 |
356 |
250 |
210 |
8-17.5 |
3 |
820 |
280 |
425 |
57 |
0.4~0.5 |
3/8 |
7374.2 |
75 |
||
|
150 |
406 |
285 |
240 |
8-22 |
3 |
920 |
280 |
549 |
58 |
0.5 |
3/8 |
10652 |
125 |
||
|
200 |
0.6 |
0.6 |
521 |
340 |
295 |
8-22 |
3 |
1010 |
280 |
549 |
58 |
0.6 |
3/8 |
16715 |
206 |
|
250 |
635 |
395 |
350 |
|
5 |
|
|
|
|
|
|
|
|
