公称通径 DN20-DN600，3/4´´-24´´
公称压力 1.0Mpa~10.0Mpa，150LB~600LB
适用温度 -80℃~200℃
主要材质 WCB,304,316,316L等

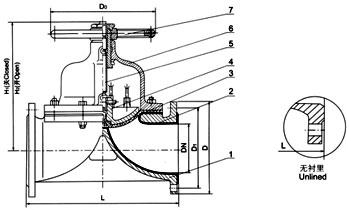

部件列表：
1、阀体 2、阀体衬里 3、隔膜 4、阀瓣 5、阀杆 6、阀盖 7、手轮
设计与制造：GB122239
结构长度：GB12221、JB1688
法兰连接尺寸：GB4216、JB78
一、用途
用途：本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。
适用温度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照衬里和隔膜材料）
压力等级：PN0.6、1.0、1.6
二、材料
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁
阀杆：碳钢、不锈钢
手轮：铸铁
三、测试
衬里层：电火花检测
试验与检验按GB/T13297标准
公称压力：PN（Mpa）
阀体：PN×1.5
密封：PN×1.1
四、特点
结构特点：隔膜阀是一种特殊形式的截断阀；
1、弹性密封的开闭件，确保没有内漏；
2、流线型的流道，使得压力损失小；
3、没有填料函，因此没有外漏；
4、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀；
5、隔膜可更换，维护费用低；
6、衬里材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性。
五、主要尺寸及重量
|
DN |
公称压力 |
工作压力 |
L |
D |
D1 |
n-Фd |
f |
H |
D0 |
B |
代号 |
气源压力 |
气源接头 |
耗气量 |
质量 |
|
15 |
1.6 |
1.6 |
108 |
95 |
65 |
4-14 |
2 |
|
|
|
|
|
|
|
|
|
20 |
117 |
105 |
75 |
4-14 |
2 |
|
120 |
168 |
61 |
0.3 |
1/8 |
163.87 |
7.2 |
||
|
25 |
127 |
115 |
85 |
4-14 |
2 |
394 |
120 |
168 |
61 |
0.3~0.4 |
1/8 |
196.65 |
8.9 |
||
|
32 |
146 |
140 |
100 |
4-18 |
2 |
400 |
120 |
168 |
61 |
0.3~0.4 |
1/8 |
229.4 |
10.6 |
||
|
40 |
159 |
150 |
110 |
4-18 |
2 |
485 |
165 |
260 |
62 |
0.3~0.4 |
1/4 |
1425.7 |
19.5 |
||
|
50 |
190 |
165 |
125 |
4-18 |
2 |
635 |
165 |
318 |
63 |
0.3~0.4 |
1/4 |
2284.1 |
34.9 |
||
|
65 |
1.0 |
1.0 |
216 |
185 |
145 |
4-18 |
2 |
650 |
165 |
318 |
63 |
0.3~0.4 |
1/4 |
3048 |
39.9 |
|
80 |
254 |
200 |
160 |
8-18 |
2 |
660 |
165 |
318 |
63 |
0.4~0.5 |
1/4 |
3244.7 |
51.9 |
||
|
100 |
305 |
220 |
180 |
8-18 |
2 |
816 |
280 |
425 |
64 |
0.4~0.5 |
3/8 |
6964.5 |
93.2 |
||
|
125 |
356 |
250 |
210 |
8-18 |
3 |
825 |
280 |
425 |
64 |
0.4~0.5 |
3/8 |
7439.7 |
105.3 |
||
|
150 |
406 |
285 |
240 |
8-22 |
3 |
1013 |
365 |
549 |
65 |
0.5 |
3/8 |
14912 |
184.5 |
||
|
200 |
0.6 |
0.6 |
521 |
340 |
295 |
8-22 |
3 |
1300 |
483 |
749 |
66 |
0.6 |
1/2 |
49161 |
407.4 |
|
250 |
635 |
395 |
350 |
12-22 |
5 |
|
|
|
|
|
|
|
|
||
|
300 |
749 |
445 |
400 |
12-22 |
5 |
|
|
|
|
|
|
|
|
