公称通径 DN20-DN600，3/4´´-24´´
公称压力 1.0Mpa~10.0Mpa，150LB~600LB
适用温度 -80℃~200℃
主要材质 WCB,304,316,316L等

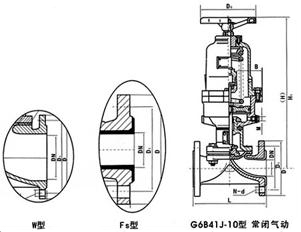

G6B41J-10型 常闭气动
G6B41W-6.4型 G6B41J-6.4型 G6B41FS-6.4型
设计与制造按：GB12239
结构长度按：GB12221
法兰连接尺寸按：GB 4216.4
试验与检验按：GB/T 13927
一、性能规范
|
型号 |
公称压力PN（MPa） |
试验压力PS（MPa） |
适用介质 |
工作温度（℃） |
|
|
壳体试验 |
密封试验 |
||||
|
G6B4WUFS-6 |
0．6 |
0．9 |
0．66 |
W．非腐蚀性流体 |
≤100 |
|
G6B4WUFS-4 |
0．4 |
0．6 |
0．44 |
||
二、主要零件材质
|
零件名称 |
阀体 |
阀瓣、阀盖 |
气缸、气缸盖 |
螺杆、阀杆、活塞 |
隔膜 |
|
材料 |
HT200衬氟塑料、衬橡胶 |
HT200 |
HT200 |
35 |
氟丁橡胶、氟塑料 |
三、外形连接尺寸及重量
|
型号 |
公称通径DN（㎜） |
尺寸（mm） |
气动装置（㎜） |
|||||||||
|
L |
D1 |
D |
n-d |
H1 |
D0 |
耗气量㎝2 |
气源压力MPa |
质量 |
||||
|
G6B41WJFS-6 |
25 |
145 |
85 |
115 |
4-13．5 |
296 |
120 |
2．395×102 |
0．4 |
8 |
||
|
32 |
160 |
100 |
140 |
4-17．5 |
398 |
140 |
6．082×102 |
0．4 |
15 |
|||
|
40 |
180 |
110 |
150 |
4-17．5 |
406 |
140 |
6．082×102 |
0．4 |
17 |
|||
|
50 |
210 |
125 |
165 |
4-17．5 |
464 |
160 |
1．235×102 |
0．4-0．5 |
26 |
|||
|
65 |
250 |
145 |
180 |
4-17．5 |
- |
160 |
3．725×103 |
0．4-0．5 |
32 |
|||
|
80 |
300 |
160 |
200 |
4-17．5 |
645 |
200 |
3．725×103 |
0．4-0．5 |
56 |
|||
|
100 |
350 |
180 |
220 |
8-17．5 |
665 |
240 |
9．458×103 |
0．4-0．5 |
100 |
|||
|
125 |
400 |
210 |
250 |
8-17．5 |
832 |
320 |
1．409×104 |
0．4-0．5 |
170 |
|||
|
150 |
460 |
240 |
285 |
8-22 |
933 |
320 |
2．868×104 |
0．5 |
323 |
|||
|
G6B41WJFS-4 |
200 |
570 |
295 |
340 |
8-22 |
1275 |
400 |
4．619×104 |
0．5 |
386 |
||
注：1、气动隔膜阀尚可附装反馈信号、限位器或定位器，以适应自近控、程控或调节流量的需要。
2、气动阀门的反馈信号采用无触点传感技术。
3、采用气缸活塞式。
4、当气源发生故障时，可操作手轮使阀门开启。
