公称通径 DN20-DN600，3/4´´-24´´
公称压力 1.0Mpa~10.0Mpa，150LB~600LB
适用温度 -80℃~200℃
主要材质 WCB,304,316,316L等
【产品用途】
弹性座封闸阀广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用,软密封闸阀。
【产品特点】
1、平底式阀座，不出现污物堆积，使密封更可靠
2、阀瓣整体包丁腈橡胶
3、阀门内件采用耐腐蚀不生锈钢和铜合金材料，可用于污水系统适应较恶劣的工作环境
4、体积小，重量轻，便于安装和维修
5、阀杆采用三道O型环密封，大大减少了开关时的磨擦阻力，开关轻巧不漏水
【性能参数】
|
型号 |
Z45X-10 |
Z45X-16 |
|
|
工作压力（MPa） |
1.0 |
1.6 |
|
|
适用温度（℃） |
≤80 |
||
|
适用介质 |
水 |
||
|
材料 |
阀体、阀盖 |
灰铸铁 |
|
|
闸板 |
铸铁包橡胶 |
||
|
阀杆 |
不锈钢 |
||
|
密封面 |
阀体：本体，闸板：橡胶 |
||
|
填料 |
丁腈橡胶 |
||
主要外形和连接尺寸
|
公称通径 |
主要外形尺寸和连接尺寸 |
||||||||||||||
|
L |
D |
D1 |
D2 |
b-f |
Z-d |
地下闸阀A |
地下闸阀K |
H |
D0 |
||||||
|
Z45/RVCX-10 SZ45/RVHX-10 |
|||||||||||||||
|
40 |
165 |
145 |
110 |
85 |
18-3 |
4-18 |
65 |
32 |
300 |
180 |
|||||
|
50 |
180 |
160 |
125 |
100 |
20-3 |
4-18 |
65 |
32 |
345 |
180 |
|||||
|
65 |
195 |
180 |
145 |
120 |
20-3 |
4-18 |
65 |
32 |
376 |
180 |
|||||
|
80 |
210 |
195 |
160 |
135 |
22-3 |
4-18 |
65 |
32 |
417 |
200 |
|||||
|
100 |
230 |
215 |
180 |
155 |
22-3 |
8-18 |
65 |
32 |
460 |
200 |
|||||
|
125 |
255 |
245 |
210 |
185 |
24-3 |
8-18 |
65 |
32 |
525 |
240 |
|||||
|
150 |
280 |
280 |
240 |
210 |
24-3 |
8-23 |
65 |
32 |
567 |
240 |
|||||
|
200 |
330 |
335 |
295 |
265 |
26-3 |
8-23 |
65 |
32 |
705 |
320 |
|||||
|
250 |
380 |
390 |
350 |
320 |
28-3 |
12-23 |
65 |
32 |
800 |
320 |
|||||
|
300 |
420 |
440 |
400 |
368 |
28-4 |
12-23 |
65 |
32 |
886 |
400 |
|||||
|
350 |
450 |
500 |
460 |
428 |
30-4 |
16-23 |
70 |
48 |
968 |
400 |
|||||
|
400 |
480 |
565 |
515 |
482 |
32-4 |
16-25 |
70 |
48 |
1090 |
500 |
|||||
|
450 |
510 |
615 |
565 |
532 |
32-4 |
20-25 |
70 |
48 |
1175 |
500 |
|||||
|
500 |
540 |
670 |
620 |
585 |
34-4 |
20-25 |
70 |
48 |
1414 |
720 |
|||||
|
600 |
600 |
780 |
725 |
685 |
36-5 |
20-30 |
70 |
48 |
1593 |
720 |
|||||
|
Z45X/RVCX-16 SZ45X/RVHX-16 |
|||||||||||||||
|
40 |
165 |
145 |
110 |
85 |
18-3 |
4-18 |
65 |
32 |
300 |
160 |
|||||
|
50 |
180 |
160 |
125 |
100 |
20-3 |
4-18 |
65 |
32 |
345 |
180 |
|||||
|
65 |
195 |
180 |
145 |
120 |
20-3 |
4-18 |
65 |
32 |
376 |
180 |
|||||
|
80 |
210 |
195 |
160 |
135 |
22-3 |
8-18 |
65 |
32 |
417 |
200 |
|||||
|
100 |
230 |
215 |
180 |
155 |
22-3 |
8-18 |
65 |
32 |
460 |
200 |
|||||
|
125 |
255 |
245 |
210 |
185 |
24-3 |
8-18 |
65 |
32 |
525 |
240 |
|||||
|
150 |
280 |
280 |
240 |
210 |
24-3 |
8-23 |
65 |
32 |
567 |
240 |
|||||
|
200 |
330 |
335 |
295 |
265 |
26-3 |
12-23 |
65 |
32 |
705 |
320 |
|||||
|
250 |
380 |
405 |
355 |
320 |
30-3 |
12-25 |
65 |
32 |
800 |
320 |
|||||
|
300 |
420 |
460 |
420 |
375 |
30-4 |
12-25 |
65 |
32 |
886 |
400 |
|||||
|
350 |
450 |
520 |
470 |
435 |
34-4 |
16-25 |
70 |
48 |
968 |
400 |
|||||
|
400 |
480 |
580 |
525 |
485 |
36-4 |
16-30 |
70 |
48 |
1090 |
500 |
|||||
|
450 |
510 |
640 |
585 |
545 |
40-4 |
20-30 |
70 |
48 |
1175 |
500 |
|||||
|
500 |
540 |
705 |
650 |
608 |
44-4 |
20-34 |
70 |
48 |
1414 |
720 |
|||||
|
600 |
600 |
840 |
770 |
718 |
48-5 |
20-41 |
70 |
48 |
1593 |
720 |
|||||

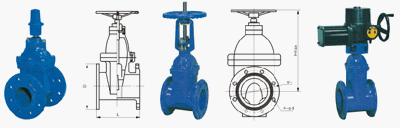

【结构图片】
